電視線路防雷器
性能簡介：
電視干線電涌保護器，適用于有線電視傳輸信號線路、電視機、電視放大器等CATV系統設備的雷電及電涌的防護，適用頻率范圍廣、泄放雷電流大，具有過壓、限壓雙重保護功能。蓮花接口或F接口，安裝維護極為方便，最高通流容量可達10KA，插入損耗小于0.2dB，數據傳輸速率<860M。
技術參數表：
|
型 號 |
HD-XH-GTV |
|
工作頻率 |
45~860 MHz |
|
標稱放電電流In（8/20us） |
5KA |
|
最大放電電流Imax（8/20us） |
10KA |
|
外形尺寸 |
50×25×25mm |
|
響應時間Ta |
≤100ns |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
插入損耗 |
≤0.2dB |
|
輸出輸入阻抗 |
75 |
|
保護等級 |
IP30 |
|
外殼材料 |
屏蔽金屬 |
|
接口方式 |
CATV/公制F頭 |
|
適用范圍 |
有線電視線路 |

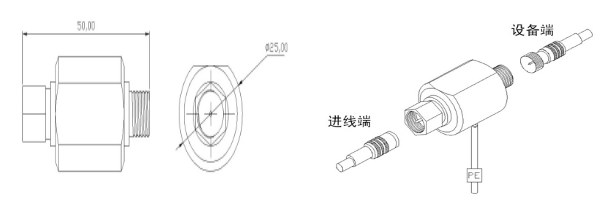

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
