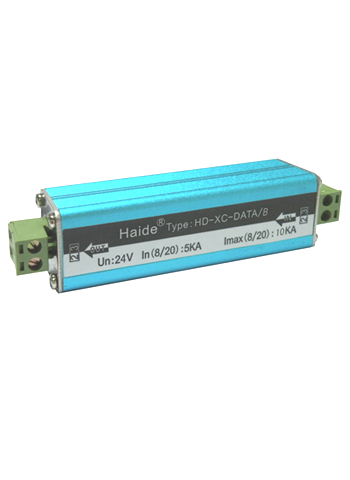

DATA控制線路防雷器
此產品適用于監控云臺、解碼線路、門禁數據線路、背景音樂、可視對講、智能三表、一卡通和消防報警線路等的保護，防止因地電位升高過線路感應過電壓隊設備的損壞，輸出殘壓低，插入損耗小，雙重過流保護，產品適用RJ11、接線端子、RS232等端口的保護，保護通路可分為單路、雙路或多路。
技術參數表：
|
型 號 |
HD-XC-DATA |
HD-XC-DATA/4 |
|||
|
標稱工作電壓Un |
6.8V |
12V |
24V |
24V |
|
|
最大持續工作電壓Uc |
7.5V |
15V |
32V |
39V |
|
|
標稱放電電流In（8/20us） |
5KA |
5KA |
5KA |
2.5KA |
|
|
最大放電電流Imax（8/20us） |
10KA |
10KA |
10KA |
5KA |
|
|
額定負載電流 |
1.5A |
||||
|
電壓保護水平Up |
(X-X) |
53V |
110V |
150V |
51V |
|
(X-G) |
350V |
350V |
350V |
51V |
|
|
響應時間Ta |
＜0.1ns |
||||
|
插入損耗 |
≤0.2dB |
||||
|
插入電阻 |
≤1Ω |
||||
|
保護線數 |
單路(2,3） |
8線全保護 |
|||
|
保護等級 |
IP30 |
||||
|
接口方式 |
接線端子 |
||||
|
外形尺寸 |
96×25×25mm |
100×50×20mm |
|||
|
外殼材料 |
屏蔽金屬鋁 |
防火膠殼 |
|||

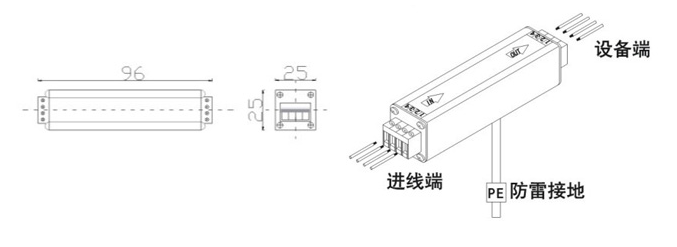

在被保護設備的線路接口前段串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。
