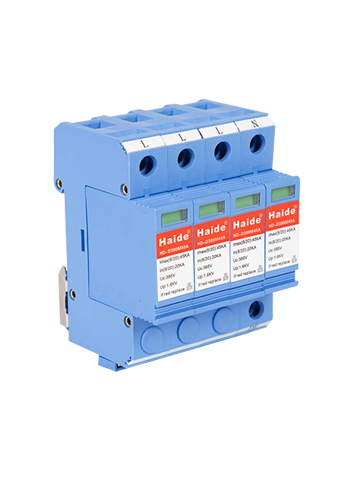

新Ⅱ級電源防雷模塊
性能簡介
低壓配電系統電涌保護器，依據IEC標準設計，具有失效檢測指示、可插拔更換防雷模塊，具備極大的雷電流泄放能力，適用于建筑物電源系統的二、三級防雷，35毫米標準導軌安裝，維護極為方便，此級防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表
|
型 號 |
HD-D380M40A |
|
標稱工作電壓Un |
380V |
|
最大持續工作電壓Uc |
385V |
|
標稱放電電流In（8/20us） |
20KA |
|
最大放電電流Imax（8/20us） |
45KA |
|
電壓保護水平Up |
1.6KV |
|

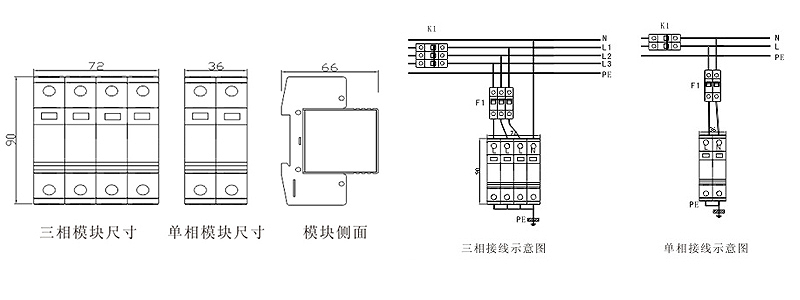

外形尺寸 |
72/36×90×66mm |
|
響應時間Ta |
≤25ns |
|
工作溫度范圍Tup |
-40℃至+70℃ |
|
最小安裝導體截面 |
6mm2多股線 |
|
保護等級 |
IP20 |
|
外殼材料 |
防火阻燃性材料 |
|
接線方式 |
并聯 |
|
保護方式 |
4+0/2+0 |
|
執行標準 |
GB18802.1-2011 |
|
試驗測試類別 |
T2 |
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
