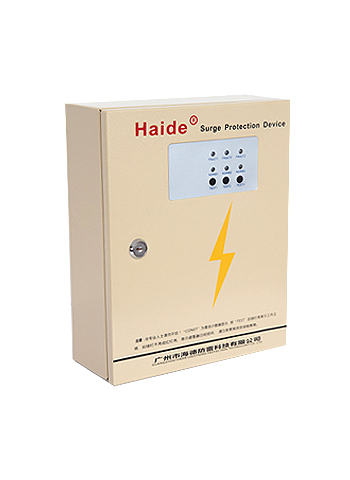

三相電源防雷箱（中型）
性能簡介
低壓配電系統電涌保護器，箱式，依據IEC標準設計，具有失效檢測指示、雷擊計數顯示，加裝過流過熱保護裝置，具備極大的雷電流泄放能力，適用于建筑物總電源系統的防雷保護，維護極為方便，此防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表
|
型 號 |
HD-D380B-XX80 |
HD-D380B-XX60 |
HD-D380C-XX40 |
HD-D380/220B-XX |
|
標稱工作電壓Un |
380V |
380V |
380V |
380V |
|
最大持續工作電壓Uc |
385V |
385V |
385V |
385V |
|
標稱放電電流In（8/20us） |
40kA |
30kA |
20kA |
25kA |
|
最大放電電流Imax（8/20us） |
80kA |
60kA |
40kA |
60kA |
|
電壓保護水平Up |
2.3kV |
2kV |
1.6kV |
2.5kV |
|
前置過流保護 |
125A |
63A |
32A |
63A |
|
響應時間Ta |
≤25ns |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
工作狀態指示 |
綠燈為正常工作，紅燈為故障指示。 |
|||
|
最小安裝導體截面 |
6mm2多股線 |
|||
|
雷擊記數器 |
可選擇 |
|||
|
保護等級 |
IP20 |
|||
|
外形尺寸 |
250×310×110mm |
|||
|
外殼材料 |
金屬噴涂 |
|||
|
接線方式 |
并聯 |
|||
|
保護方式 |
4+0/3+1 |
|||
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
