B+C復合型電源防雷模塊
性能簡介：
復合型低壓配電系統電涌保護器，依據IEC標準設計，采用提前點火間隙和能量自動匹配技術，具有失效檢測指示、標準模塊化安裝，具備極大的雷電流泄放能力，適用于建筑物總電源系統的防雷保護，35毫米標準導軌安裝，維護極為方便，此級防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表：
|
型號 |
HD-D380BCM200 |
HD-D38OBCM100 |
HD-D38OBCM60 |
HD-D38O/220M |
|
標稱工作電壓Un |
380V |
380V |
380V |
380V |
|
最大持續工作電壓Uc |
320V |
320V |
320V |
320V |
|
雷電沖擊電流Iimp（10/350us） |
50kA |
25kA |
15kA |
25kA |
|
標稱放電電流In（8/20us） |
200kA |
100kA |
60kA |
100kA |
|
電壓保護水平Up |
2kV |
1.5kV |
1kV |
1.5kV |
|
續流抑制If |
3kA |
|||
|
點火啟動電壓 |
900V |
|||
|
響應時間Ta |
≤100ns |
|||
|

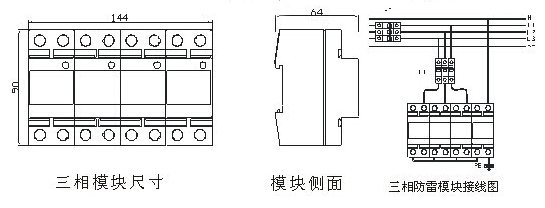

外形尺寸 |
144×64×90mm |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
最小安裝導體截面 |
6mm2多股線 |
|||
|
保護等級 |
IP20 |
|||
|
外殼材料 |
防火阻燃性材料 |
|||
|
接線方式 |
并聯 |
|||
|
保護方式 |
4+0/3+1 |
|||
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
