光伏防雷模塊

工作原理及性能簡介：
本產品核心部件采用進口名牌浪涌吸收器件，經嚴格篩選，性能優越，質量穩定，，體積小。當線路由于遭到二次感應雷擊或操作過電壓時，電涌保護器動作將瞬時過電壓短路泄放到大地,從而達到保護設備和人身安全的作用。
DIN導軌安裝，適用于600～1000V直流電源系統的防雷及過電壓保護。主要用于太陽能光伏發電系統等的電涌保護，并聯安裝，不影響原系統的正常工作。

技術參數表：

主要特點：
1、具有過熱、過流雙重自保護電路。
2、模塊化設計，標準導軌安裝，可帶電更換。
3、有劣化顯示窗口，正常時為綠色窗口，損壞時自動轉換為紅色窗口。
4、可選遙信告警裝置，利于遠程監控。

注意事項：
接線時應先接地線，再接負極線，最后連接正極線；正極線和負極線應采用10mm2以上多股軟銅線連接防雷器，地線應采用16mm2以上多股軟銅線連接。

安裝方法：

1）遠距離架空進線在進入建筑物時將零線重復接地。

2）由于保護為并聯安裝，故不需要考慮后端設備功率。

3）電源相線（L）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。

4）保護器的電壓參數于設備工作參數不符時，可能影響線路的工作，建議選型時確定設備工作電壓。

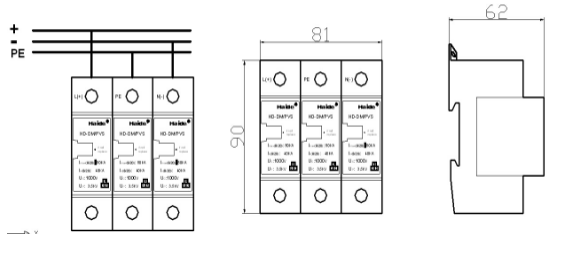

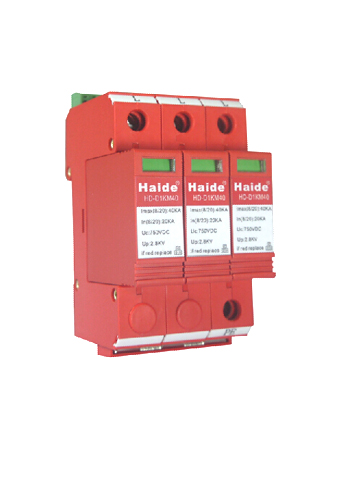

產品外觀及安裝方法：
